轴对中作业因设备安装方式多样、作业空间各异，往往需要灵活适配的解决方案才能实现精准测量。为满足不同工况下的作业需求，Easy-Laser易乐针对性打造了多元专用轴对中支架系列，搭配任意长度的连接杆，可广泛适配各类轴对中场景，凭借丰富品类、便捷安装与精准适配的特点，为行业用户提供贴合实际需求的测量支持。

通用基础场景：适配多数常规作业场景

作为轴对中作业的基础配置，Easy-Laser易乐轴用V型支架是轴对中系统的标准配件，具备安装便捷、通用性强的优势。

轴用 V 型支架

● 所有轴对中系统的标准配置，可轻松安装在轴或联轴器上；

● 适配直径 20–150 毫米（0.8–6 英寸）；增配延长链后可扩大至 450 毫米（17.7 英寸）；

● 安装便捷、通用性强，是轴对中的基础选择。

V型支架是一款通用型选择，可适配多数轴对中场景

空间受限/遮挡场景：突破安装限制

针对作业空间狭小、设备部件遮挡等棘手问题，Easy-Laser 易乐推出两款专用支架，为复杂环境下的作业提供充足操作空间。

细轴V型支架：

● 厚度仅12毫米（0.47 英寸），专为联轴器与设备壳体之间等狭小空间设计，解决紧凑环境下的安装问题。

偏移支架：

● 可正、反向安装在V型支架上，提供轴向双向各50毫米（2英寸）的位移量，避开遮挡部件，保障轴体顺畅旋转；

● 该支架为XT770系统标准配置，其他系列可以选装增配。

特殊安装场景：磁吸、滑动  灵活应对

面对磁性吸附、轴体无法旋转等特殊作业情况，Easy-Laser 易乐的三款专用支架兼顾安装便捷性与测量准确性，全面覆盖特殊工况需求。

磁性底座：

● 吸附力达800牛，配备三磁面及多种可选支撑杆安装方式，一键启停，调节安装快捷；

● 适配大直径轴、联轴器轮毂，也可用于平面度、水平度测量，为XT770系统组成部分；

● 另有带可旋转表头的版本，适配几何测量（如往复式压缩机主轴承间隙测量）。

带可旋转表头的磁性底座，用于往复式压缩机主轴承间隙的测量

磁性支架：

● 四个强力磁铁，可快速吸附在法兰或联轴器上，数秒内完成稳固安装，是热销配件之一；

● 适配对安装效率有要求的场景，可直接吸附在法兰侧面使用。

磁性支架易于吸附在法兰侧面

滑动支架：

● 适配轴体无法旋转的工况，滑动支架的球形支脚可在轴体表面顺滑移动，支脚位置可调节以适配不同直径；

● 四个接触点设计，能最大限度减少轴体表面缺陷对测量的影响，可搭配标准链条使用。

专业定制场景：风电、动态监测与万向节对中

针对特定设备类型及动态运行状态下的测量需求，Easy-Laser易乐提供定制化支架解决方案，精准匹配专业作业需求。

万向节支架套件：

● 专为万向节轴或偏移安装轴设计，拆除轴体后将测量单元安装在专用支架上，可精准测量轴位；

● 适配设备间0–900毫米（35英寸）的偏移量，适配XT550、XT660、XT770系统。

万向节支架套件可与任意点激光系统搭配使用

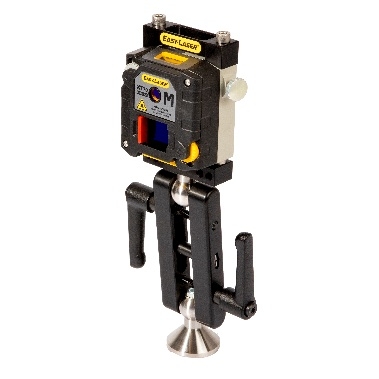

动态测量（DM）支架

● 配合EasyTrend程序，实时监测设备运行期间的轴位移，分析热膨胀、管道应力等动态因素；

● 影响；铰接臂设计可绕障碍双向对准，建议安装时尽量靠近轴旋转中心线。

动态支架应尽量靠近轴的旋转中心线安装

法兰夹紧支架：

专为风力发电机的发电机与齿轮箱对中设计，磁吸式安装于法兰边缘，适配风电设备的特殊场景。

从常规维护到特殊工况，从静态对中到动态监测，Easy-Laser易乐多元轴对中支架系列凭借全面的场景覆盖能力，为用户提供贴合实际需求的解决方案，助力提升作业精准度与效率。如需了解更多关于Easy-Laser?易乐的产品详情，可持续关注其公众号或联系中国经销商，获取专业服务支持。
